Ersatzneubau MFH Aegertenstrasse, Zürich, Versickerungsanlage

Ersatzneubau MFH Aegertenstrasse, Zürich, Versickerungsanlage, Konzeptionierung Regenwasserbewirtschaftung, Dimensionierung unterirdische Versickerungsanlage, Dimensionierung Mulde zur oberirdischen Versickerung mit Bodenpassage



Zeitraum
Juli 2024
Projektgrösse
ca. Fr. 2'500.--
Auftraggeber
Studio Trachsler Hoffmann GmbH, Zürich
Referenz als PDF

Erbrachte Leistungen

Konzeptionierung Regenwasserbewirtschaftung
Dimensionierung unterirdische Versickerungsanlage
Dimensionierung Mulde zur oberirdischen Versickerung mit Bodenpassage

Projektbeschrieb

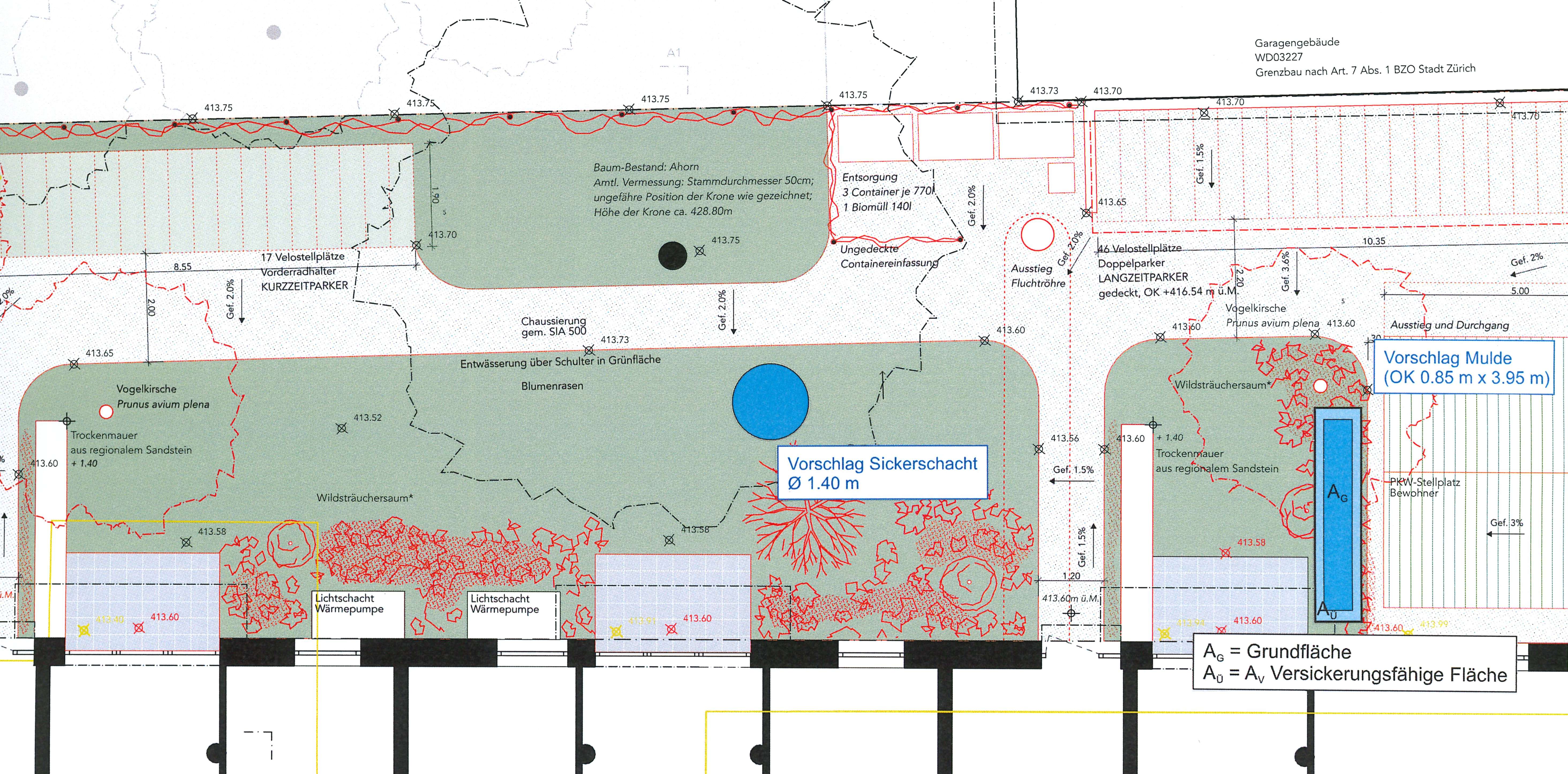

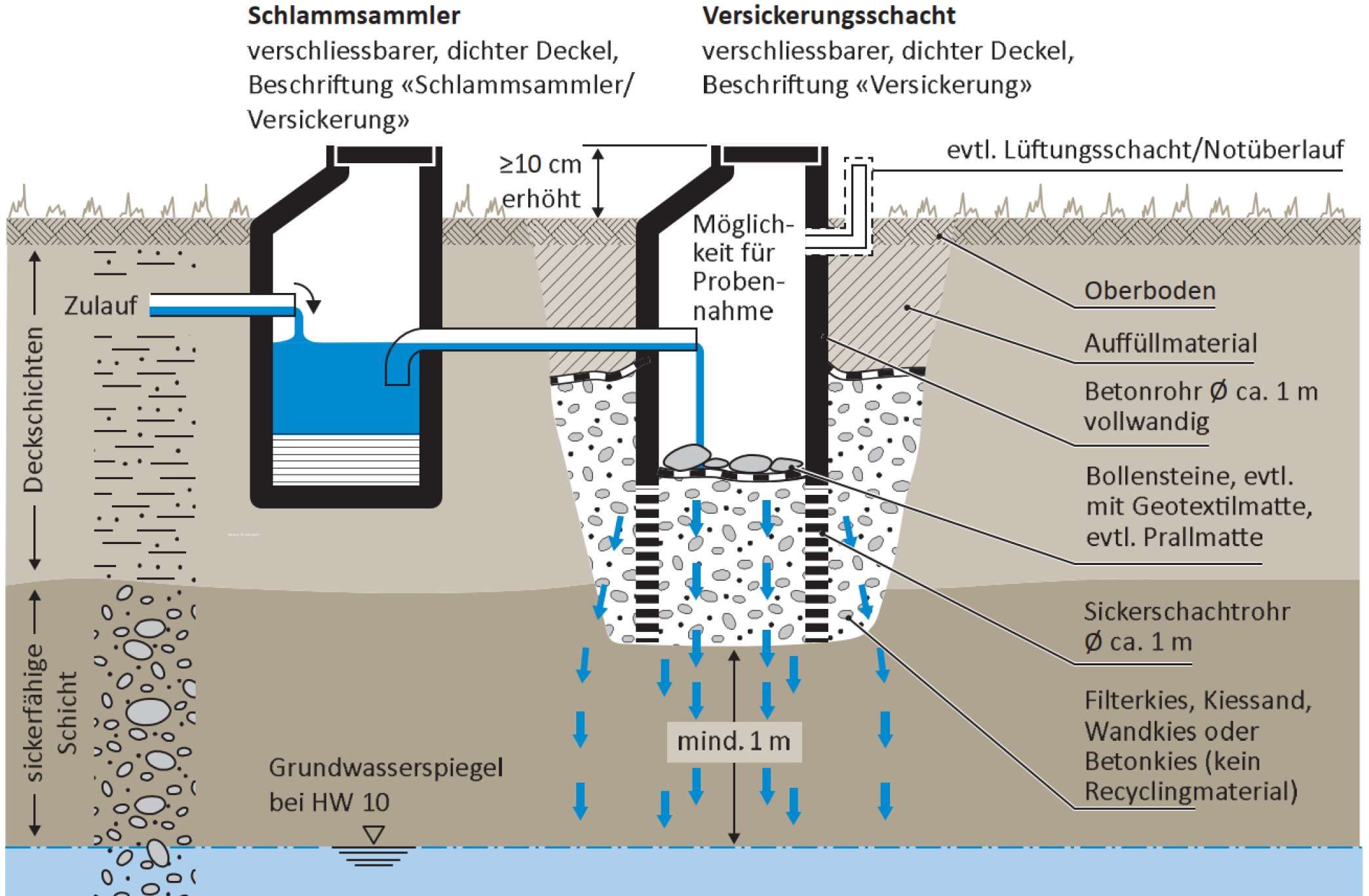

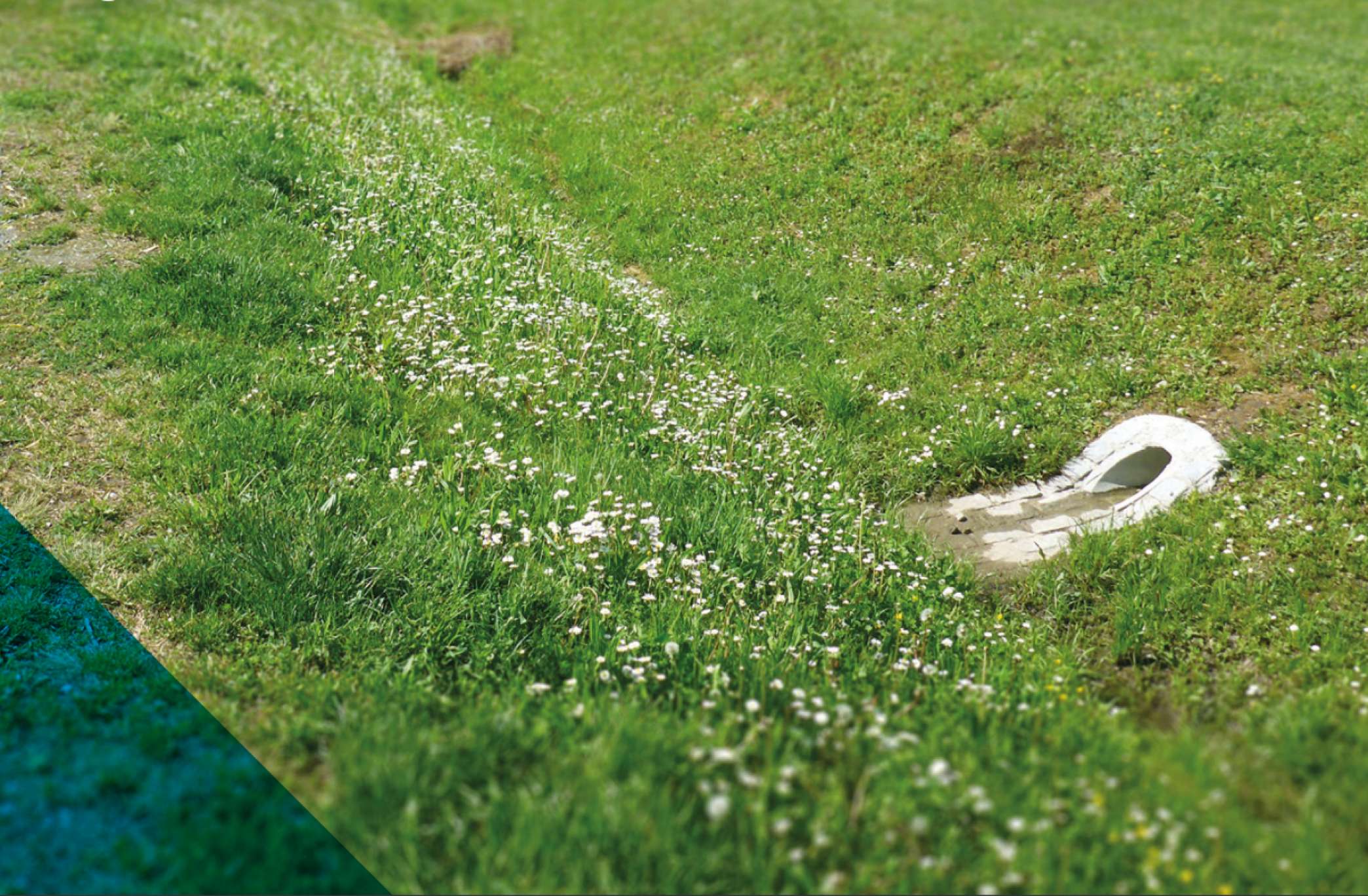

Für ein MFH in Zürich hat S&P ein Konzept für den Umgang mit anfallendem Regenwasser ausgearbeitet. Zum einen soll das Meteorwasser der unbegehbaren Dachflächen (ca. 334 m2) über einen 3 m tiefen Schacht (Ø 1.4 m) direkt im gut schluckfähigen Sihl-Schotter versickert werden. Durch die extensive Begrünung des Flachdachs wird das Regenwasser wirksam zurückgehalten, so dass davon nur noch ein Teil über den Schacht versickert werden muss. Zum anderen soll das auf einer 9 x 3 m grossen Terrasse anfallende Regenwasser einer oberirdischen Versickerungsmulde zugeführt werden. Um diese bestmöglich in die Umgebung zu integrieren wurde sie in Absprache mit dem Architekten als länglicher Graben geplant. Durch die beiden Anlagen wird gewährleistet, dass mind. 85% des Wassers innerhalb des Grundstücks versickert werden kann (Auflage der Behörde).
