Arealentwicklung Beugenhof, 8706 Meilen Baugrube und Fundation

Arealentwicklung Beugenhof, 8706 Meilen Baugrube und Fundation, TU-Submission und Ausführungsprojekt Baugrube und Fundation, Prüffähige Statik der Baugrubensicherung und des Schutzgerüsts inkl. Baukontrollen



Zeitraum
Projektierung 2023 bis 2024
Projektgrösse
Länge Schutzgerüst ca. 140 m Ankerlänge ca. 3'050 m
Auftraggeber
ARGE Beugenhof (JMS RISI AG und Eberhard Bau AG)
Planer
Anderegg Partner AG, Jäger Partner Bauingenieure AG
Michael Meier und Marius Hug Architekten AG
Referenz als PDF

Erbrachte Leistungen

TU-Submission und Ausführungsprojekt Baugrube und Fundation
Prüffähige Statik der Baugrubensicherung und des Schutzgerüsts inkl. Baukontrollen

Projektbeschrieb

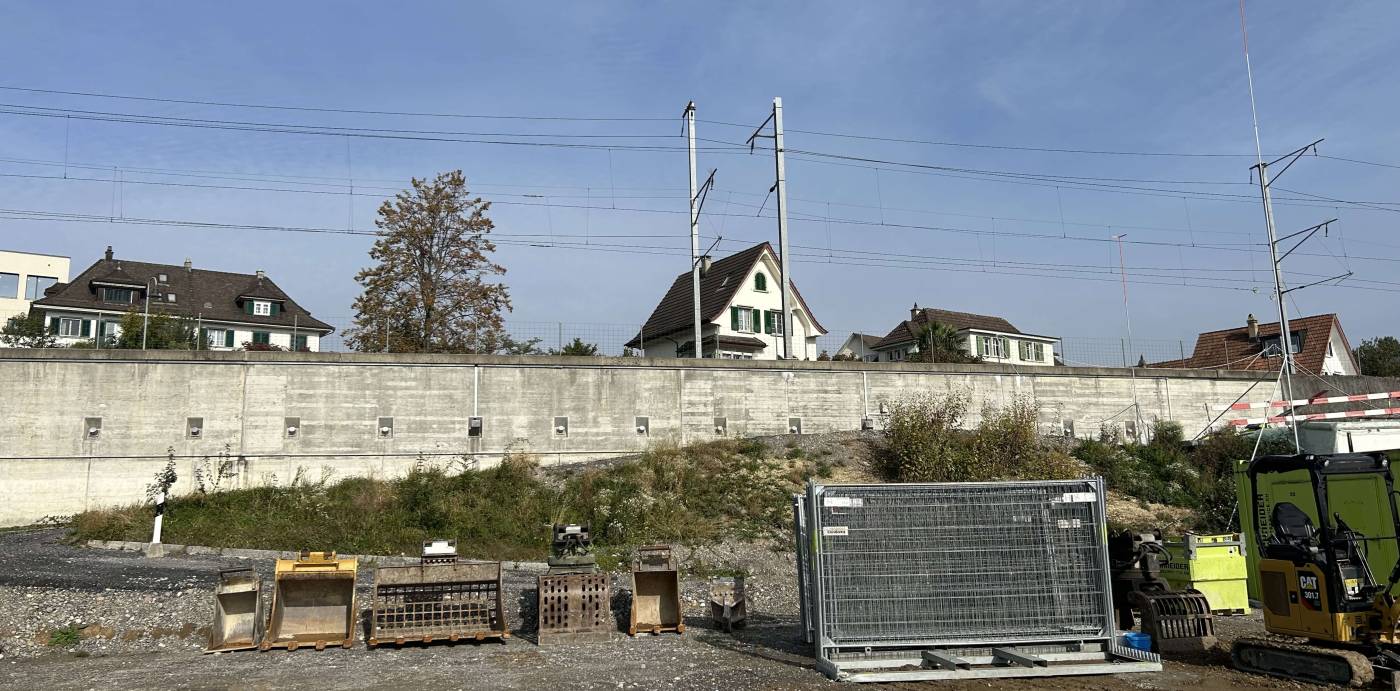

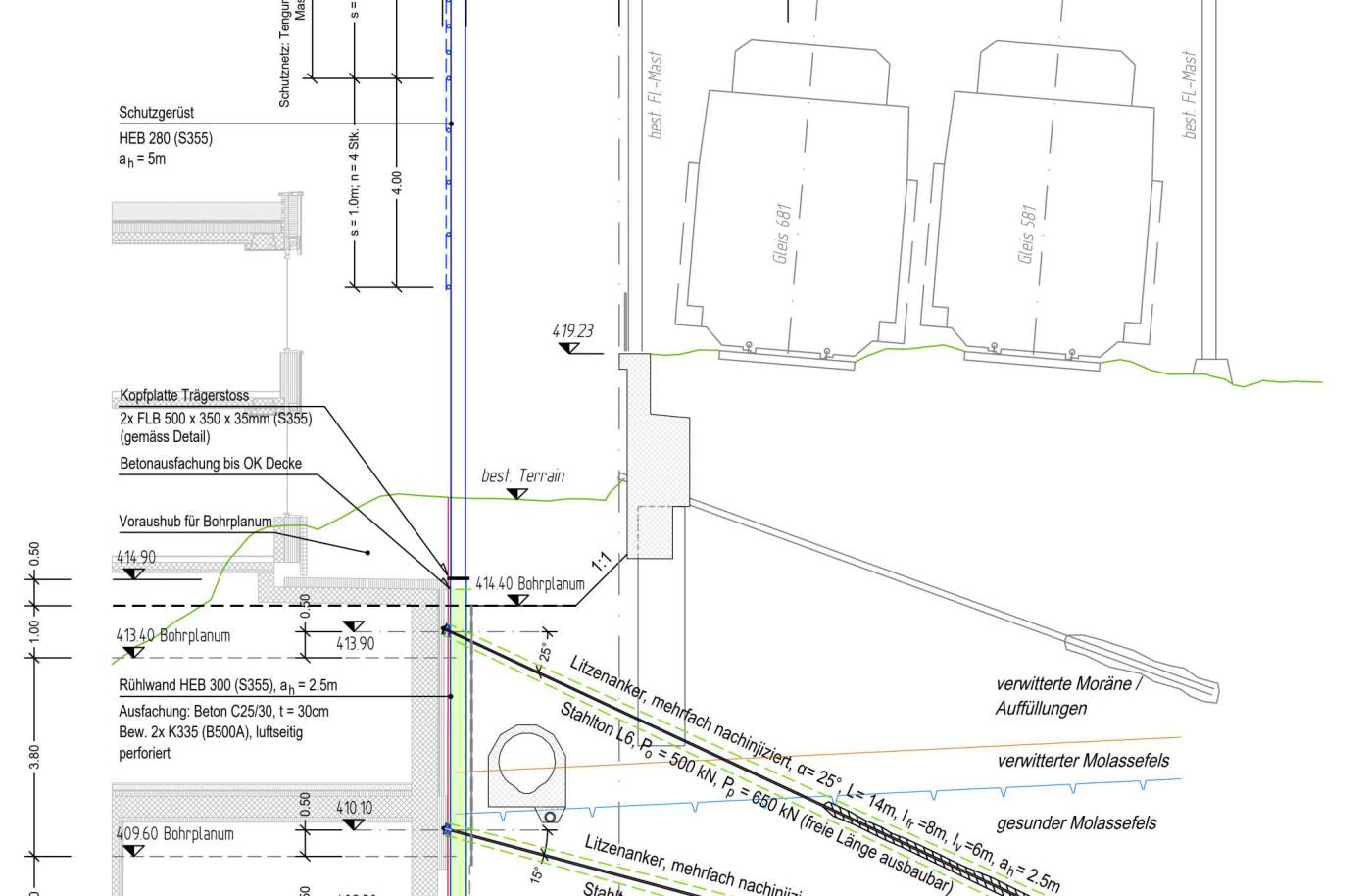

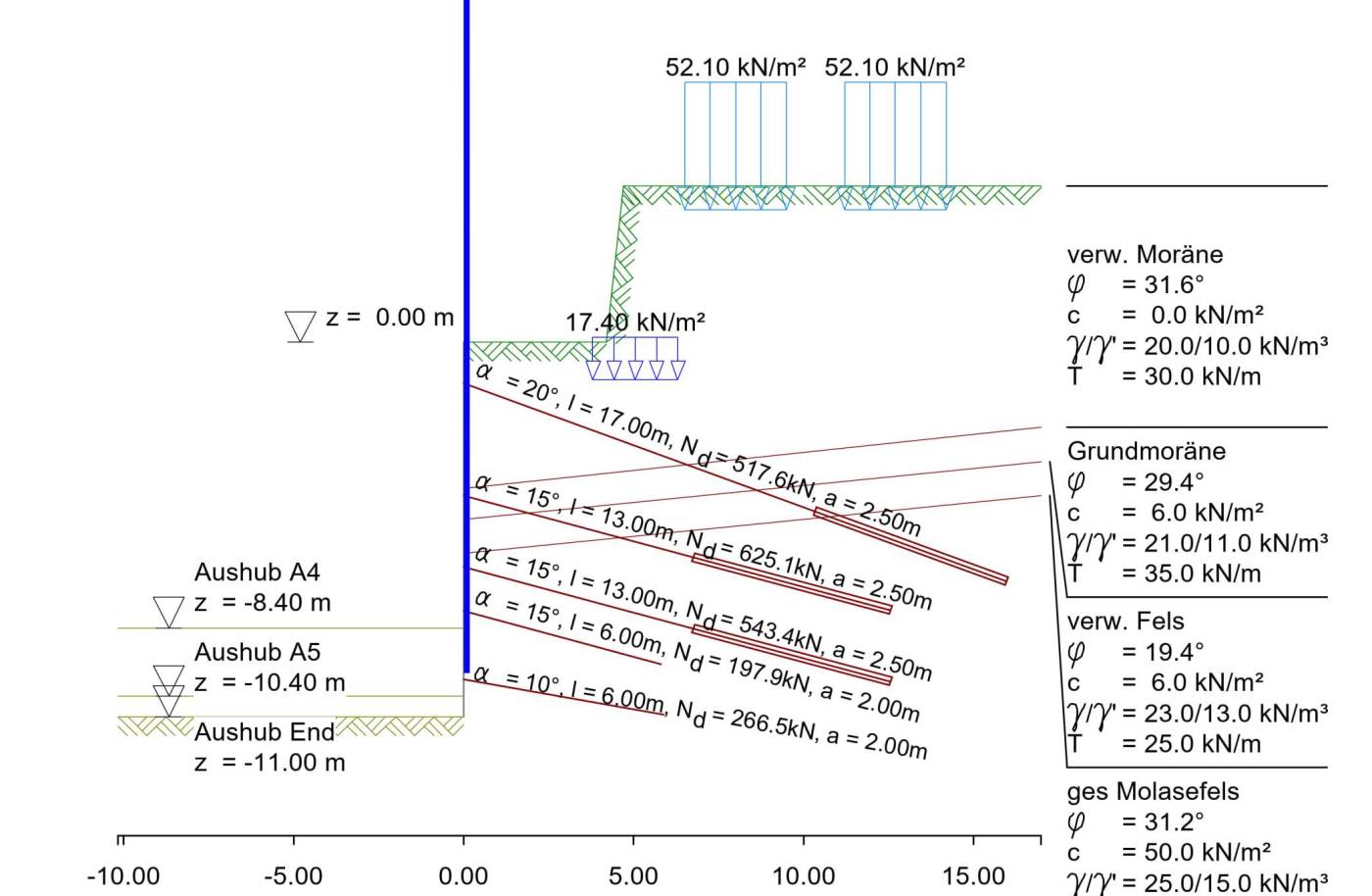

Auf dem Areal «Beugen» in Meilen sollen die alten Werkgebäude abgerissen und durch einen Neubau mit drei Gebäuden ersetzt werden. Als Baugrubensicherung ist im Bereich des Beugenbachs sowie der See- und Bergstrasse eine rückverankerte Spundwand vorgesehen. Im Bereich der Kreuzung Berg-/ Dorfstrasse und entlang der Bahnlinie ist eine Rückverankerte Rühlwand, sowie eine Nagelwand geplant. Die vertikalen Baugrubenabschlüsse werden mit vorgespannten Litzenankern rückverankert. Die bestehende Stützmauer der SBB wird damit gesichert. Die Schläpfer & Partner AG hat neben der statischen Bemessung der erforderlichen Bauteile auch das Überwachungskonzept der SBB-Gleise entwickelt.
